Реле тиску для рідких середовищ Danfoss: особливості та характеристики, галузі застосування

. 1547

Реле тиску KPI компанії Danfoss – пристрій, який використовується у промислових установках для контролю, регулювання, аварійної сигналізації. KPI застосовують у насосах для вимірювання тиску рідин (вода, олія) та газів. Компанія розробила нову модифікацію популярних реле серії KPI 35 – G¼.

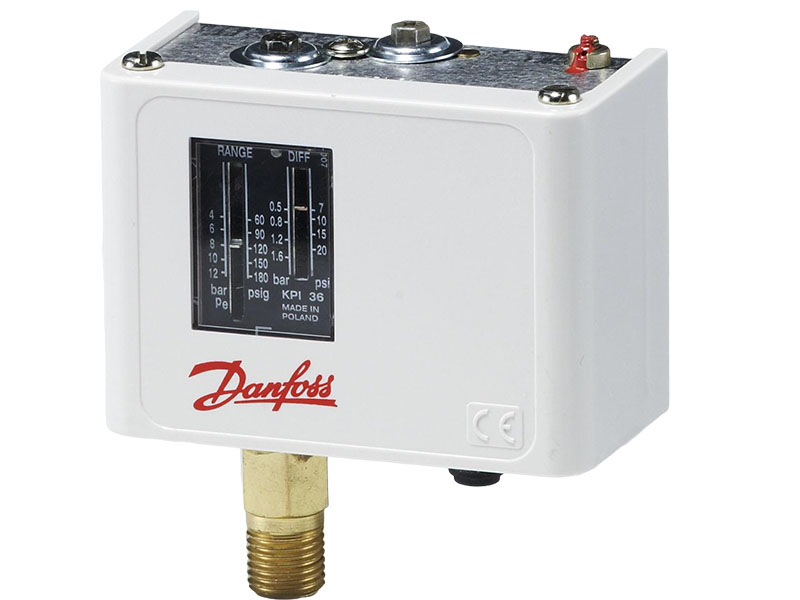

rele davleniya

Придбати реле краще в офіційного постачальника продукції Danfoss, наприклад, у ЮГОВ-Проект. Фахівці дадуть професійну консультацію, допоможуть вибрати оптимальну модель, на 100% виконають повний комплекс інжинірингових та монтажних послуг в обумовлений термін.

Принцип дії

Реле вимірює зусилля, створювані тиском середовища, насосною установкою, що перекачується, на чутливі датчики приладу. Рідина чи газ тисне на чутливу еластичну мембрану. Прогинаючись, вона замикає/розмикає контакти електричного кола.

Програмується рівень тиску за допомогою задатчиків-пружин. Вони з'єднані з пластиною-мембраною. Одна пружина – уставка. Її стиснення регулюється за допомогою перемикача, контролюється показанням шкали та є максимумом для автономних мереж.

Друга пружина встановлюється на середню величину тиску. Якщо тиск падає нижче запрограмованого рівня, то контакти електричної частини приладу замикаються і включається насос, подаючи в систему рідину (газ).

Коли в трубах тиск занадто високий, контакти чутливої​​частини розмикаються, і насос зупиняється. Контакти повертаються у вихідний стан, коли тиск дорівнює значенню зони повернення. Всі ці компоненти становлять однополюсну перекидну систему – SPDT.

Технічні характеристики

Необхідність модернізації пристрою обумовлена ​​різницею різьблення у Європі та Україні. Щоб приєднати апарат до труби, був потрібен перехідник. В оновленій моделі передбачено приєднання G ¼ замість колишнього G1/2. Вона має такі характеристики:

  • діапазон вимірюваного тиску: 0,2-8 бар;
  • диференціал: 0,40-1,50 бар;
  • температура робочого середовища: -40 до +100 ° С;
  • температура навколишнього середовища: -40 ° С… +65 ° С;
  • максимальне навантаження на контакти: 6А 400 V;
  • клас захисту: IP 30.

Реле KPI 35 – G¼ встановлюють у системи з неагресивними до його матеріалу середовищами – бронзі й латуні.

Область застосування

Реле тиску використовується в:

  • гідравлічних та пневматичних промислових системах;
  • газопостачанні;
  • водозабезпеченні;
  • опаленні.

Чудове співвідношення ціна/якість зробили пристрій популярним в Україні. За бажанням можна замовити модель із позолоченими контактами.

Переваги пристрою

Модель має підвищений попит завдяки надійності, довговічності. Крім того, реле:

  • просто встановлюється у систему;
  • має мінімальний час спрацьовування;
  • компактні габарити (84х61х44);
  • функціонує при змінному та постійному струмі;
  • точне калібрування шкали виміру;
  • стійке до механічних впливів – ударів, вібрації.

Електромеханічні моделі мають попит через свою простоту пристрою та надійність роботи.
