Реле тиску для рідких середовищ Danfoss: особливості та характеристики, галузі застосування

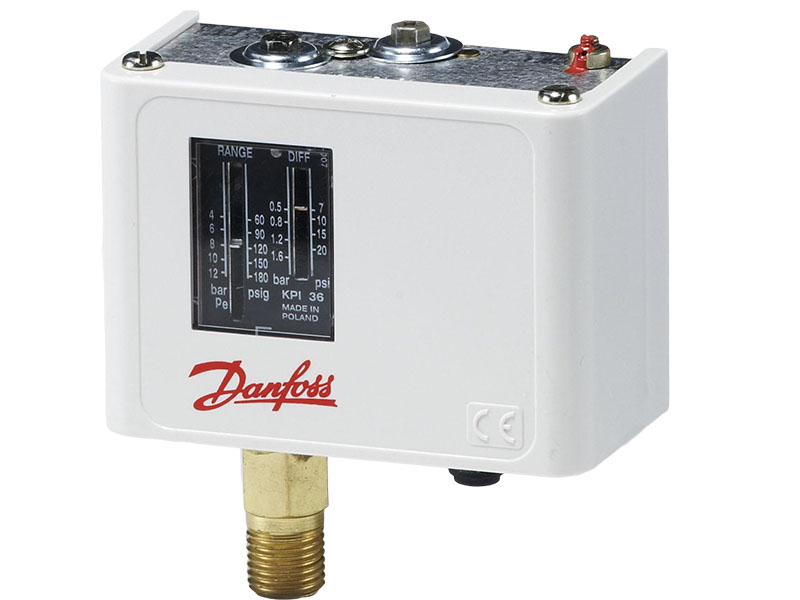

Реле тиску KPI компанії Danfoss – пристрій, який використовується у промислових установках для контролю, регулювання, аварійної сигналізації. KPI застосовують у насосах для вимірювання тиску рідин (вода, олія) та газів. Компанія розробила нову модифікацію популярних реле серії KPI 35 – G¼.
Придбати реле краще в офіційного постачальника продукції Danfoss, наприклад, у ЮГОВ-Проект. Фахівці дадуть професійну консультацію, допоможуть вибрати оптимальну модель, на 100% виконають повний комплекс інжинірингових та монтажних послуг в обумовлений термін.
Принцип дії
Реле вимірює зусилля, створювані тиском середовища, насосною установкою, що перекачується, на чутливі датчики приладу. Рідина чи газ тисне на чутливу еластичну мембрану. Прогинаючись, вона замикає/розмикає контакти електричного кола.
Програмується рівень тиску за допомогою задатчиків-пружин. Вони з’єднані з пластиною-мембраною. Одна пружина – уставка. Її стиснення регулюється за допомогою перемикача, контролюється показанням шкали та є максимумом для автономних мереж.
Друга пружина встановлюється на середню величину тиску. Якщо тиск падає нижче запрограмованого рівня, то контакти електричної частини приладу замикаються і включається насос, подаючи в систему рідину (газ).
Коли в трубах тиск занадто високий, контакти чутливоїчастини розмикаються, і насос зупиняється. Контакти повертаються у вихідний стан, коли тиск дорівнює значенню зони повернення. Всі ці компоненти становлять однополюсну перекидну систему – SPDT.
Технічні характеристики
Необхідність модернізації пристрою обумовлена різницею різьблення у Європі та Україні. Щоб приєднати апарат до труби, був потрібен перехідник. В оновленій моделі передбачено приєднання G ¼ замість колишнього G1/2. Вона має такі характеристики:
- діапазон вимірюваного тиску: 0,2-8 бар;
- диференціал: 0,40-1,50 бар;
- температура робочого середовища: -40 до +100 ° С;
- температура навколишнього середовища: -40 ° С… +65 ° С;
- максимальне навантаження на контакти: 6А 400 V;
- клас захисту: IP 30.
Реле KPI 35 – G¼ встановлюють у системи з неагресивними до його матеріалу середовищами – бронзі й латуні.
Область застосування
Реле тиску використовується в:
- гідравлічних та пневматичних промислових системах;
- газопостачанні;
- водозабезпеченні;
- опаленні.
Чудове співвідношення ціна/якість зробили пристрій популярним в Україні. За бажанням можна замовити модель із позолоченими контактами.
Переваги пристрою
Модель має підвищений попит завдяки надійності, довговічності. Крім того, реле:
- просто встановлюється у систему;
- має мінімальний час спрацьовування;
- компактні габарити (84х61х44);
- функціонує при змінному та постійному струмі;
- точне калібрування шкали виміру;
- стійке до механічних впливів – ударів, вібрації.
Електромеханічні моделі мають попит через свою простоту пристрою та надійність роботи.
