Види і особливості  PoE-інжекторів

РЕКЛАМА

Види PoE-інжекторів

Сучасні рое інжектори можуть мати різний форм-фактор та комплектацію. Фахівці відрізняють інжектори таким чином:

• вбудовані в звичайний блок живлення виглядають як блок живлення ноутбука, але з роз’ємами RJ-45;
• у вигляді окремих блоків (корпус із додатковим DC-роз’ємом або кабелем для з’єднання з блоком живлення);
• варіант Passive PoE, блок живлення у комплекті з розгалужувачем (спліттером).

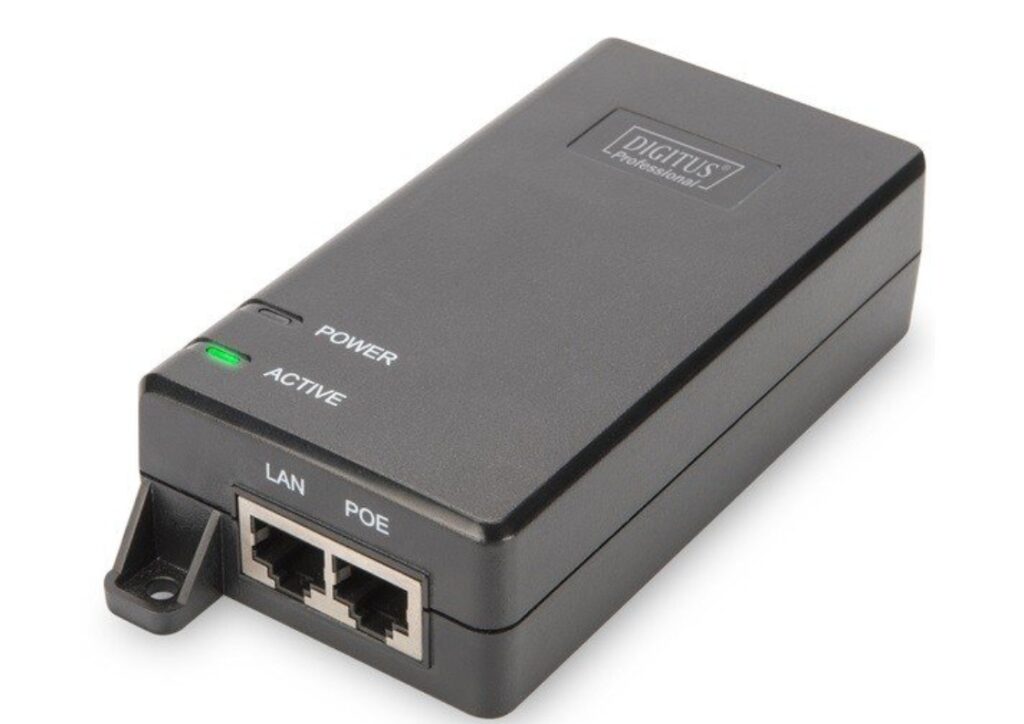

Незалежно від форм-фактора, кожен з таких інжекторів має роз’єм або кабель LAN і порт PoE. Роз’єм/кабель LAN служить для підключення до пристрою, що з’єднує вузли комп’ютерної мережі, це може бути маршрутизатор або комутатор (у масштабних організаціях зі складною мережевою архітектурою) або звичайний комп’ютер (для невеликих офісів або домашнього використання). До порту PoE приєднується Ethernet-кабель, по якому разом з даними надходитиме електроенергія на кінцевий пристрій – наприклад, точку доступу, IP-телефон або мережеву відеокамеру.

Переваги PoE-інжектора:

• простота установки – достатньо підключити інжектор до пристрою з одного боку, до мережі живлення з іншого;
• гнучкість масштабування мережі – інжектор, які є проміжним мережевим пристроєм, застосовується для збільшення дальності передачі та живлення на пристрої;
• низькі витрати – пристрій не вимагає додаткових витрат, оскільки він стає частиною локальної мережі. У багатьох випадках купити PoE-інжектор буде дешевше, ніж протягнути мережу 220В до необхідного пристрою.

Що важливо знати про PoE-інжектор

Інжектор підключається до вже існуючої мережі, через них проходять дані в той час, як вони подають живлення на пристрій. Зазвичай інжектори мають два порти: один порт призначений для передачі даних, а інший призначений для передачі даних і для подачі живлення на кінцевий пристрій. В інжекторі є трансформатор, який перетворює змінний струм на постійний, тому вони можуть бути підключені до звичайної розетки. Вони корисні для живлення одного-двох пристроїв. Інжектор є пасивним пристроєм, це означає, що вони подаватиме живлення незалежно від стану мережі та пристроїв, які до нього підключені. Це призводить до ризику пошкодження пристрою, який не призначений для живлення через PoE або працює на іншій напрузі мережі. Найпоширеніша помилка – неправильне підключення портів на інжекторі, що змушує його подавати харчування “на зворотний бік” і пошкоджувати обладнання.

PoE інжектор – це пристрій, який подає по мережному кабелю крученою парою електричне живлення. Він може бути як самостійним пристроєм, який підключається в розріз мережевого кабелю крученої пари і до електричної розетки. У цьому випадку на вході PoE інжектор має лише дані, а на виході – дані та електричну напругу. Так само інжектор може бути вбудований в мережеве обладнання, наприклад, маршрутизатор, в даний час маршрутизатори з функцією PoE набули широкого поширення.

PoE інжектор виконує ту ж функцію, що і PoE комутатор і основною відмінністю в більшості випадків є лише кількість портів: PoE комутатори мають 4 і вище порти, а інжектори один порт.

Коли краще використовувати PoE інжектори замість PoE комутаторів:

• коли всього одна або дві PoE IP камери;
• коли, якщо вже встановлено обладнання з малопотужним PoE, потрібне додаткове підключення потужнішого пристрою, наприклад однієї або двох PTZ-камер з PoE++;
• у випадках, коли необхідно провести діагностику або швидке тестування IP-камери;
• у випадках, коли потрібна точкова заміна живлення на одній або двох камерах.
